某国产PLC固件安全分析研究

1 前言

工业控制系统是国家关键基础设施的"神经系统"，而PLC作为其重要组成部分，一旦被攻破，攻击者即可直接篡改工艺逻辑、操纵寄存器值，甚至对产线实施毁瘫式攻击。因此，在攻击发生之前对控制器固件本身开展安全研究，将风险点逐一识别并加固，具有极高的现实价值。

本文以某国产品牌"天行"系列工业PLC为研究对象，从设备介绍、固件获取、固件格式逆向、系统解包、组件识别、攻击面定位到核心运行时深度分析，完整阐述了固件分析的技术路线。

2 设备简介

2.1 产品定位

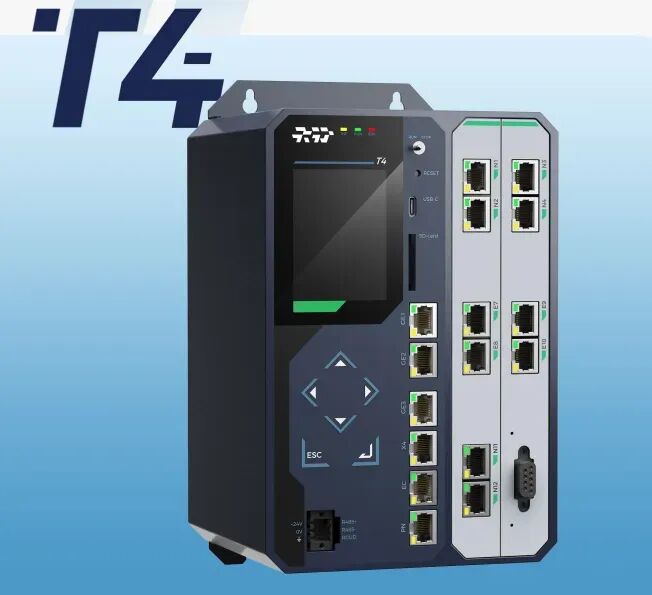

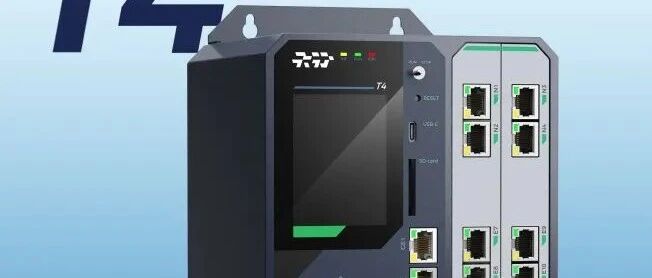

    T426 系列PLC是全栈自研大型可编程控制器，可广泛应用于大型高可靠自动化系统。

T426采用钣金外壳无风扇设计，提供极为丰富的网络资源，已成为各种大型自动化任务中稳定可靠的解决方案。

       T426系列控制器支持运动控制功能，含速度控制轴、定位轴和主从轴。T426 系列控制器支持冗余控制功能，冗余系统由两个独立的T426EH型PLC 组成。从固件内容看，设备集成了 PROFINET、EtherCAT、Modbus、EtherNet/IP、PROFIBUS DP、OPC UA、DDS 等全谱系工业协议栈，定位属于中高端可编程控制器。

2.2 硬件平台

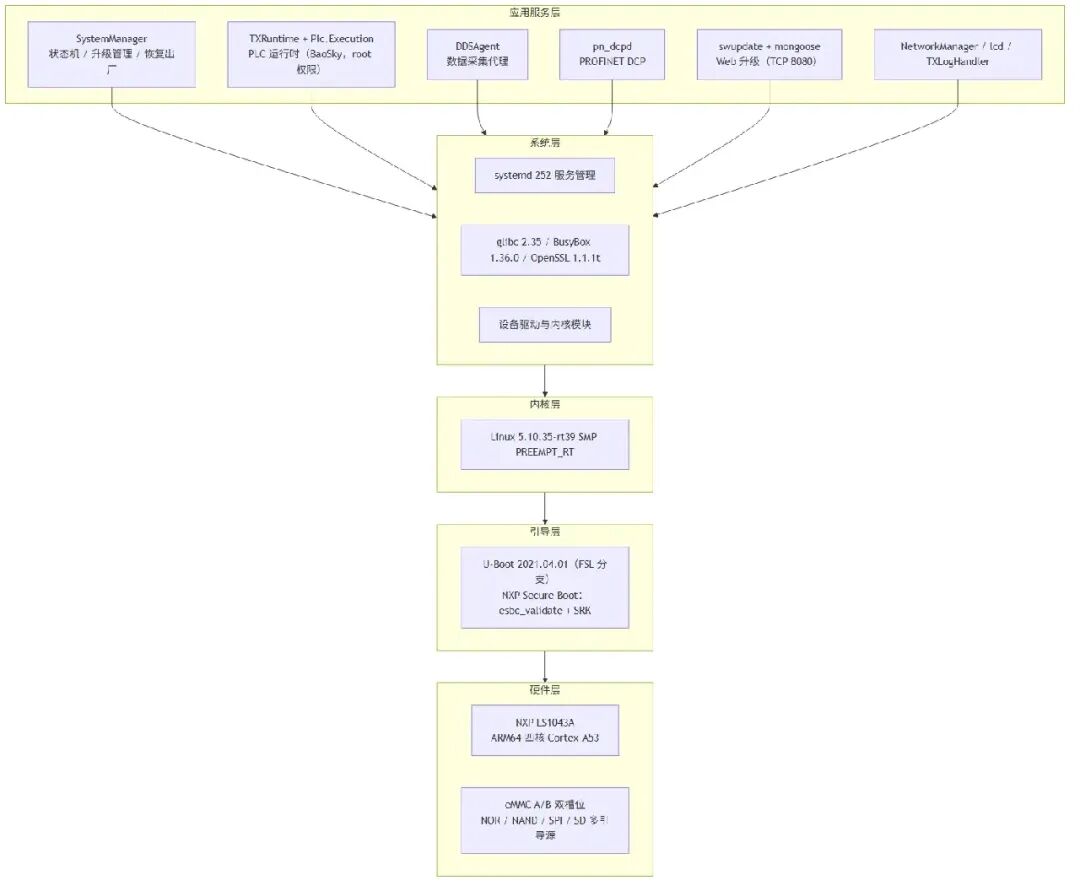

        T426 系列PLC主控采用NXP Layerscape LS1043A（ARM64 四核 Cortex-A53，基于FSL LS1043ARDB 参考设计），属于网络通信级SoC，配套 eMMC 存储与多种引导源（NOR 双 bank、NAND、SPI、SD），存储布局采用 A/B 双槽位 + ext4 数据分区 overlayfs 的典型工业设计。系统分层架构如下：

2.3 软件平台与启动链路

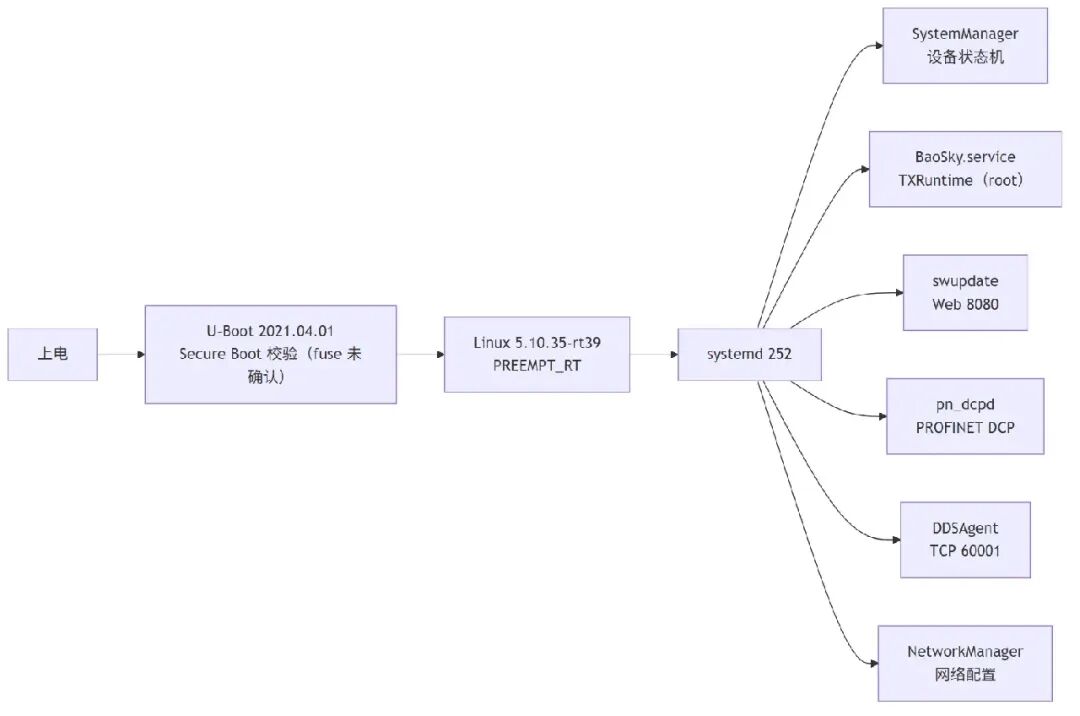

        设备启动链路为：U-Boot → 内核 → systemd → 关键服务。内核采用5.10.35-rt39（PREEMPT_RT 实时补丁），2021年基线、2026-08 编译（GCC 9.4.0），串口 console（ttyS0，115200）无密码保护。

2.4 固件获取

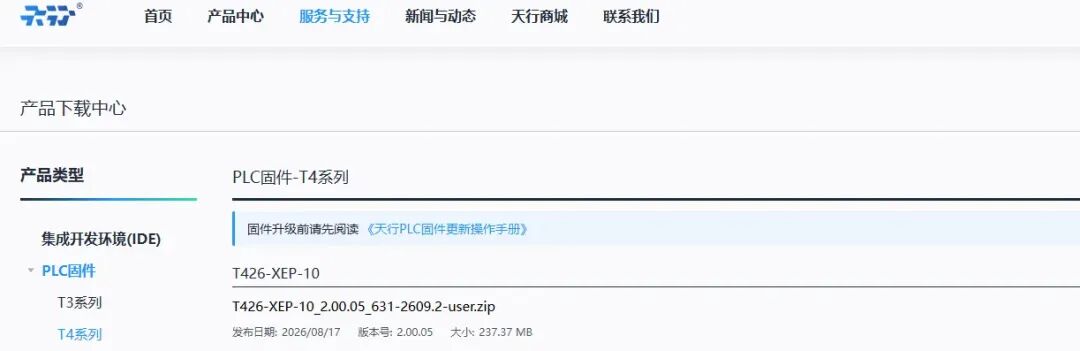

        T426-XEP-10 的固件以标准 SWUpdate 升级包（.swu 后缀）形式通过厂商提供的固件下载渠道获取，即T426-XEP-10_2.00.05_631-2609.2.swu，大小约数百MB。SWUpdate包格式本身是开放协议，但厂商在标准格式之上叠加了自定义的十六进制文件头，导致 binwalk 等通用工具识别率低——这是工控设备固件分析中最常见的"第一道坎"，也是本文从零逆向格式的直接原因。

3. 固件文件格式分析

3.1 包结构总览

下载后的文件如下所示

        .swu 文件本质上是一个"ASCII十六进制编码头 + cpio 归档"的组合体。每个条目的头部是一段110字符的ASCII十六进制串（即 55 字节的二进制头），cpio归档魔数070701也以文本形式出现在头部中，而非通常的二进制偏移处。整个包的结构如下：

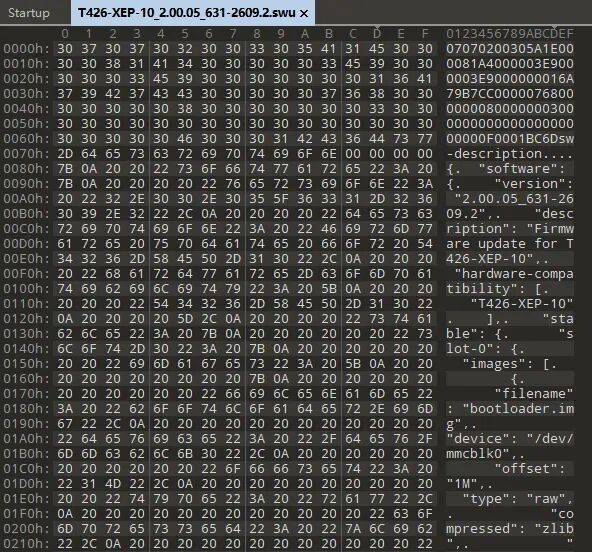

原始固件如下图所示

3.2 条目边界定位

        binwalk对该格式识别率低的原因在于：标准cpio魔数被"文本化"了，且条目头部并非紧贴文件内容。我们的自研脚本 swu_probe.py 采用纯启发式扫描：在文件中搜索连续的 110字符ASCII十六进制串（[0-9a-f]），以此定位条目边界，再向后回扫允许40字节间隙内的gzip/cpio魔数，确认条目内容起点：

import re, zlib
HEX_HEAD = re.compile(rb'(?:[0-9a-f]{110})') # 55 字节二进制头的文本形态
def probe(path):
data = open(path, 'rb').read()
for m in HEX_HEAD.finditer(data):
start = m.end()
# 在头部后 40 字节窗口内找 gzip/cpio 魔数
win = data[start:start + 40]
if win[:2] == b'x1fx8b': # gzip
print(f'entry @ {m.start():#x} -> gzip 压缩数据')
elif b'070701'in win: # cpio 文本魔数
print(f'entry @ {m.start():#x} -> cpio 归档')

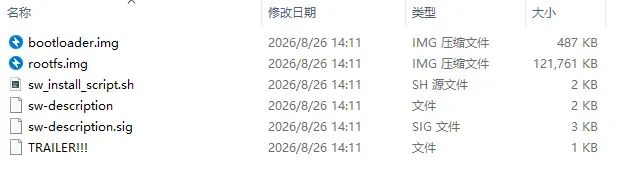

解压后的文件如下所示

3.3 签名机制与信任链

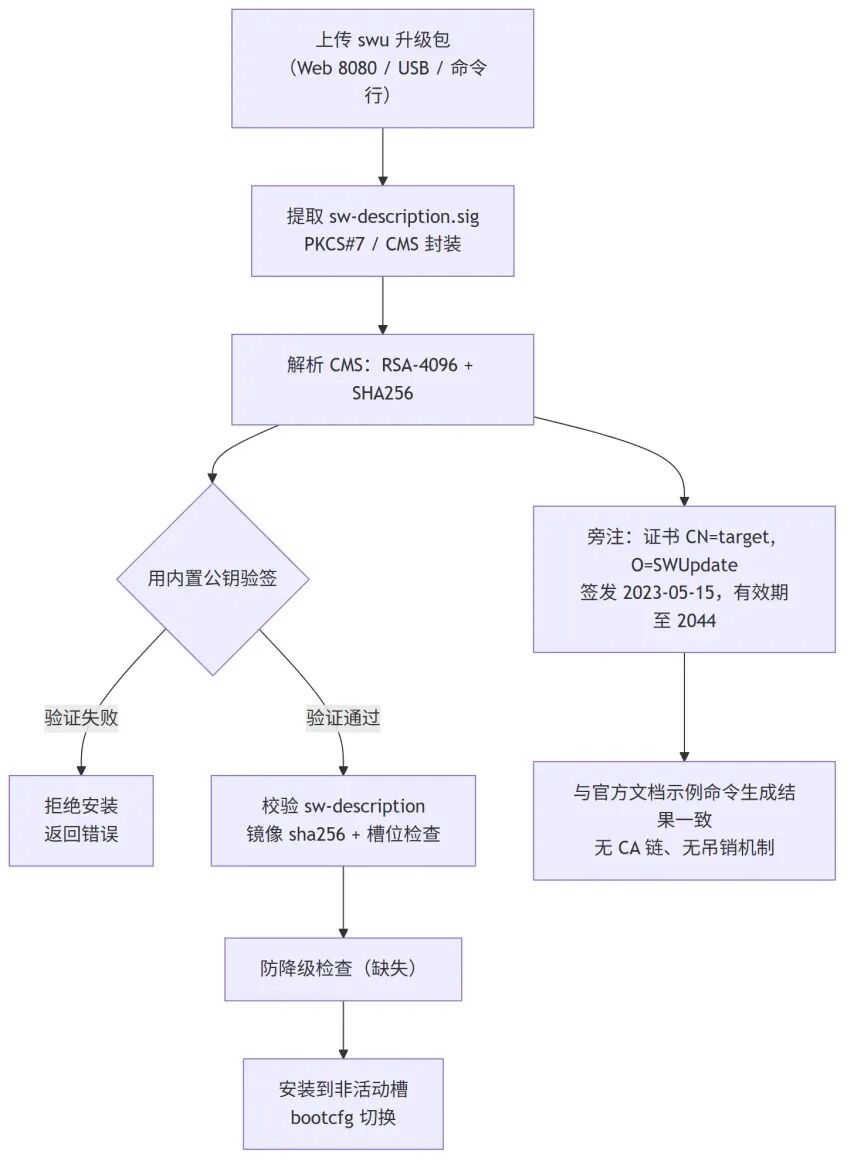

        固件的完整性保护依赖SWUpdate的CMS（PKCS#7）签名机制：SWUpdate 以 "built for signed images" 模式编译，升级时必须提供可被公钥验证的sw-description.sig，验证通过后才允许进入安装流程。验证流程如下：

        对sw-description.sig做openssl解析后发现信任链存在两个问题：其一，签名证书主体为CN=target, O=SWUpdate，与SWUpdate官方文档生成自签名证书的示例命令openssl req -subj "/O=SWUpdate/CN=target" 完全一致——厂商沿用文档示例搭建了签名体系，未建立自有PKI身份；其二，证书无CA链、无吊销机制，固件真实性完全依赖该自签名私钥的保密性。

3.4 镜像文件解包

        rootfs.img与bootloader.img都是gzip多成员流（多个 x1fx8b 魔数首尾相连）。用 zlib逐段解压：

import zlib
def gunzip_multi(comp: bytes):
out, pos = b'', 0
while pos < len(comp):
d = zlib.decompressobj(16 + zlib.MAX_WBITS) # 16 = gzip 包装
chunk = comp[pos:]
out += d.decompress(chunk) + d.flush()
consumed = len(chunk) - len(d.unused_data) # 本段实际消费字节数
if consumed == 0: # 防尾部脏数据死循环
break
pos += consumed # 推进到下一成员流
return out

        解压得到1 GB 的ext4镜像和14.7 MB的U-Boot镜像。这里有一个重要坑点：解包 ext4 必须使用完整版7-Zip（7z.exe），精简版7zr/7za不支持ext4文件系统，会直接失败。此外，sdinstaller.img（SD 安装卡）内是FAT32分区，其中明文存放全部6个镜像（blfw / bootcfg / bootloader / flash.scr / partition.bin / rootfs.img），并附带md5sum.txt——解包后与出厂哈希逐一核对，全部一致，验证了提取流程的完整性。

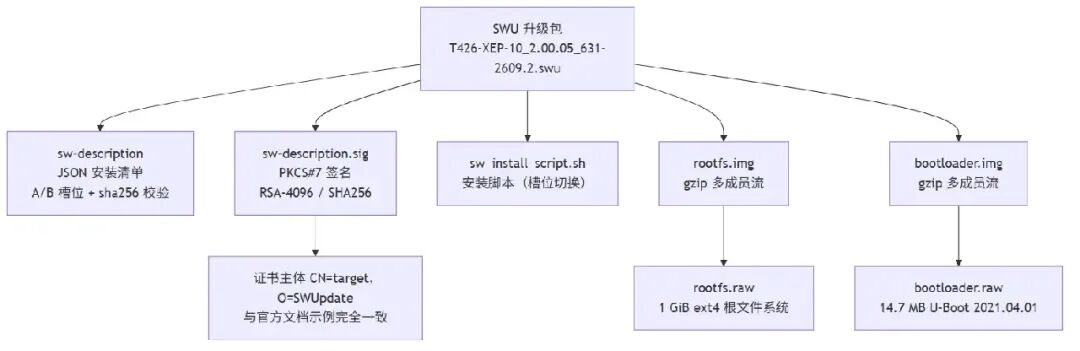

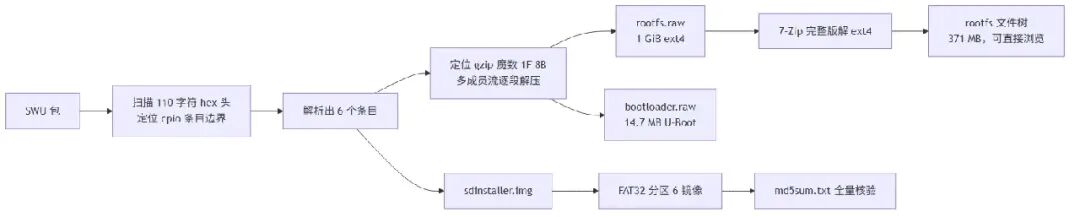

        整个解包流水线可归纳为下图，后续章节对rootfs的所有分析都建立在这一产物之上：

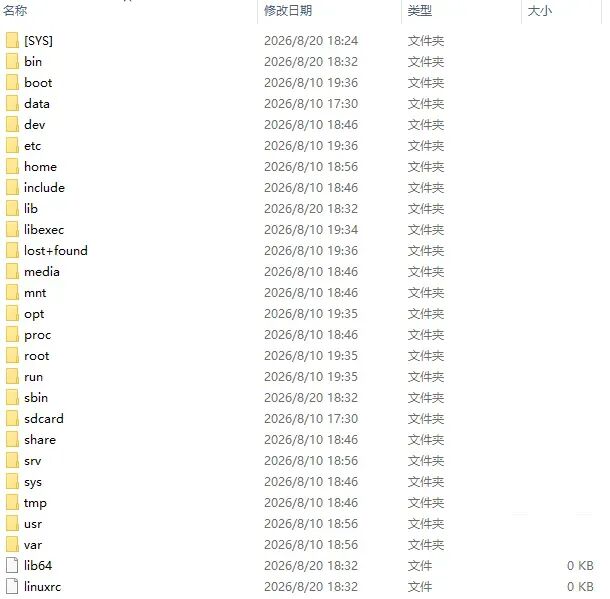

最终解压出的 rootfs 目录如下所示

3.5 固件初步分析

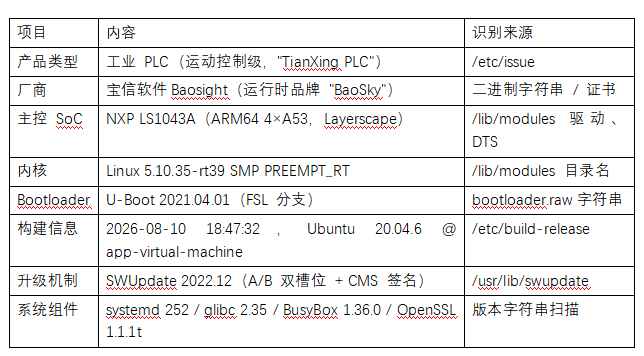

解包出rootfs文件树（约 371 MB）后，第一步是建立设备画像。关键信息几乎全部可以通过"读文件"而非"逆向二进制"获得。

        其中最有意思的识别技巧是：内核版本不需要看任何二进制——/lib/modules/ 目录名直接就是版本号 5.10.35-rt39。而 /etc/build-release 泄露了构建服务器主机名与构建时间，这属于供应链侧的信息泄露点。

        存储布局上，设备采用eMMC A/B双槽位 + ext4 数据分区overlayfs的典型工业设计：系统层只读基座、用户数据层可写分离，配合SWUpdate的签名校验，构成了防御的安全基础。但内核配置中CONFIG_DEVMEM=y、CONFIG_DEBUG_FS_ALLOW_ALL=y、CONFIG_KALLSYMS=y全开，为提权后的攻击者打开了物理内存直读的大门——这些配置项都来自 /boot/config-5.10.35-rt39，静态分析即可确认。

分析实战

组件识别

组件识别（软件成分分析，SCA）是固件安全分析的核心产出之一。我们总结了一套"三步走"方法，并将其固化成了通用工具firmware_sca.py，可对任意已解包rootfs 或原始 .swu 一键完成"解包 → 扫描 → CVE 映射 → 配置审计"：

• 第一步：关键文件探测。/lib/modules、/etc/os-release、/etc/build-release 等文本文件直接给出内核、发行版、构建信息，零成本。

• 第二步：二进制版本字符串。对 libc.so.6、libssl、busybox、systemd 等知名二进制做字符串扫描，匹配内嵌版本串。实操中需要针对不同组件适配正则——例如glibc的版本串是 GNU C Library release version 2.35，NetworkManager 的版本串是 NetworkManager (version 1.40.10)（括号形式，通用正则极易漏掉），SWUpdate 的版本串则带厂商标识。这些坑都是实测后逐个修复的。

• 第三步：行为侧写。通过systemd单元（BaoSky.service、swupdate 服务）、init 脚本、Platform.ini 等配置文件，推断设备实际启用的服务面：SWUpdate/mongoose（Web 升级）、pn_dcpd（PROFINET DCP）、DDSAgent（数据代理）、TXRuntime（PLC 运行时）。这一步把"装了什么东西"升级为"什么东西在跑、听哪个端口"，是衔接攻击面分析的关键。

工具实测中有一个典型的"误报 vs 真发现"案例：OpenSSL 检出 3 个版本（1.1.1f / 1.1.1t / 3.4.1），初判为字符串残留误报。经逐文件核实，确认为真发现——除了系统自带 OpenSSL 1.1.1t，BaoskyRuntime 还捆绑了 2020 年的私库 libcrypto.so.1.1（1.1.1f，比系统库更老），另有一个较新的3.4.1。同一设备上并存三个 OpenSSL 版本，意味着漏洞评估必须分别针对三个版本进行，也侧面反映了厂商依赖管理的混乱。

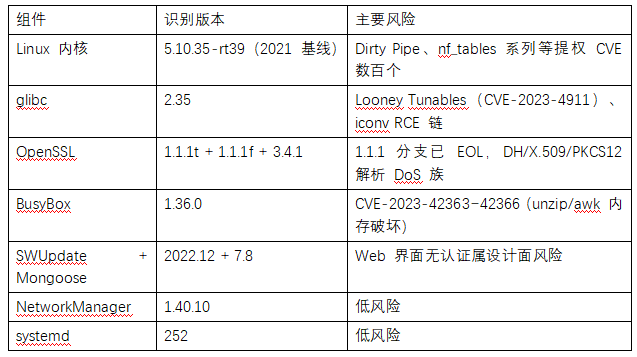

最终组件识别结果与风险概括如下：

攻击面分析

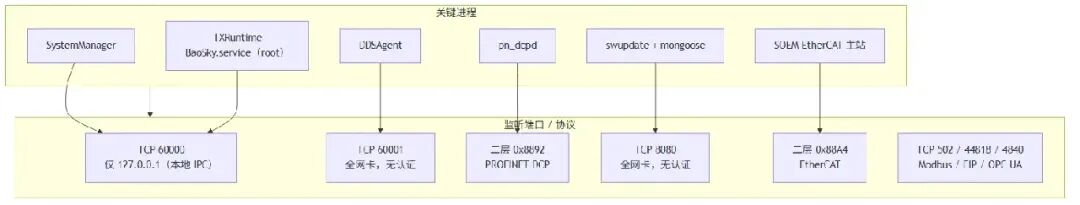

静态分析阶段定位攻击面，核心思路是"查配置、看权限、验信任链"。结合上述行为侧写结果，先梳理出设备完整的服务与端口映射：

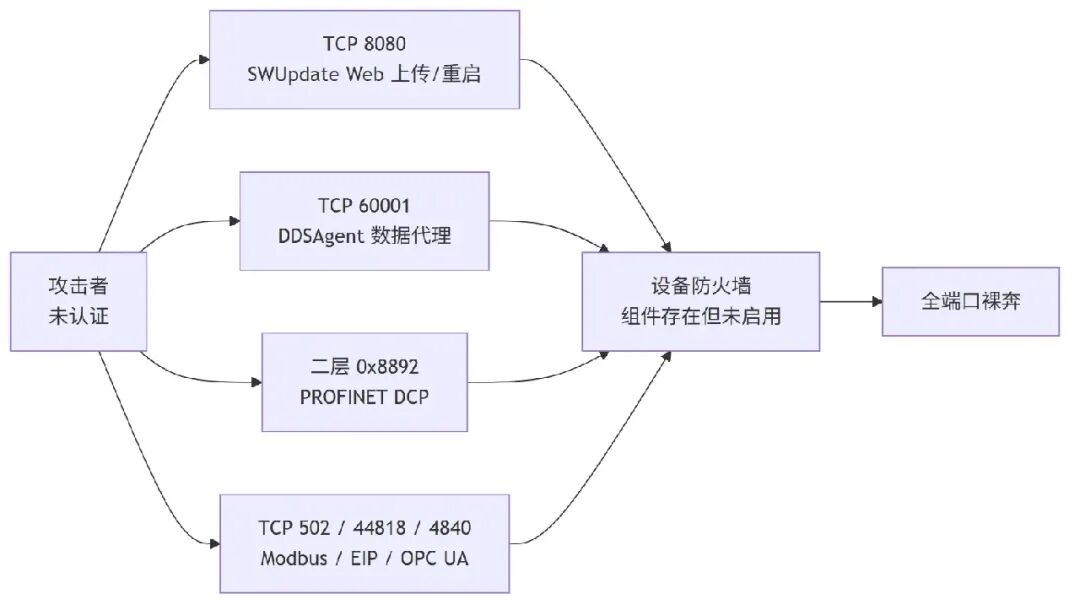

攻击面整体视图如下所示：

若干关键证据链（静态分析）：

• 8080无认证Web升级：/usr/lib/swupdate/conf.d/10-mongoose-args 中 SWUPDATE_WEBSERVER_ARGS="-r /var/www/swupdate -p 8080" 未携带 -a 认证参数，Web 页面自带上传与 "Restart System" 按钮——未认证远程重启 DoS 的复现点。

• 端口绑定差异：Platform.ini 显示 TCP 60000（BaoSky Service）仅绑定 127.0.0.1，而 60001（DDSAgent）面向网络；net.ipv4.ip_local_reserved_ports=60000,60001,... 进一步佐证。攻击面主要在 60001 与二层协议。

• 防火墙形同虚设：rootfs内含 firewalld/iptables组件，但没有任何开机启用配置，系统默认暴露全部端口。

• TXRuntime 以root运行（BaoSky.service，User=root），且Platform.ini 中DebugFlag=1 调试开关处于打开状态；PLC 运行时任一解析漏洞（ObjectModel.json 数据模型等）直接获得 root。

• 签名信任链脆弱：sw-description.sig证书主体为CN=target, O=SWUpdate，与 SWUpdate 官方文档生成示例命令openssl req -subj "/O=SWUpdate/CN=target" 完全一致——厂商沿用文档示例搭建签名体系。固件内另有明文 PKCS#8 RSA-2048 TLS 私钥（server.key），对应证书已过期（2024-10-15）。

核心Runtime深度分析

        前文对rootfs的攻击面定位停留在"配置文件 + 进程名"层面，本章节下沉到PLC的心脏——运行时二进制本身。两个主力程序TXRuntime与Plc.Execution均开启了完整的现代防护（PIE、RELRO、栈金丝雀），但厂商在固件中残留了6个配套库的完整调试符号，TXRuntime 自身也带有指向调试文件的链接——对逆向者而言，这等于拿到半张源码地图，二进制分析的难度被大幅拉低。

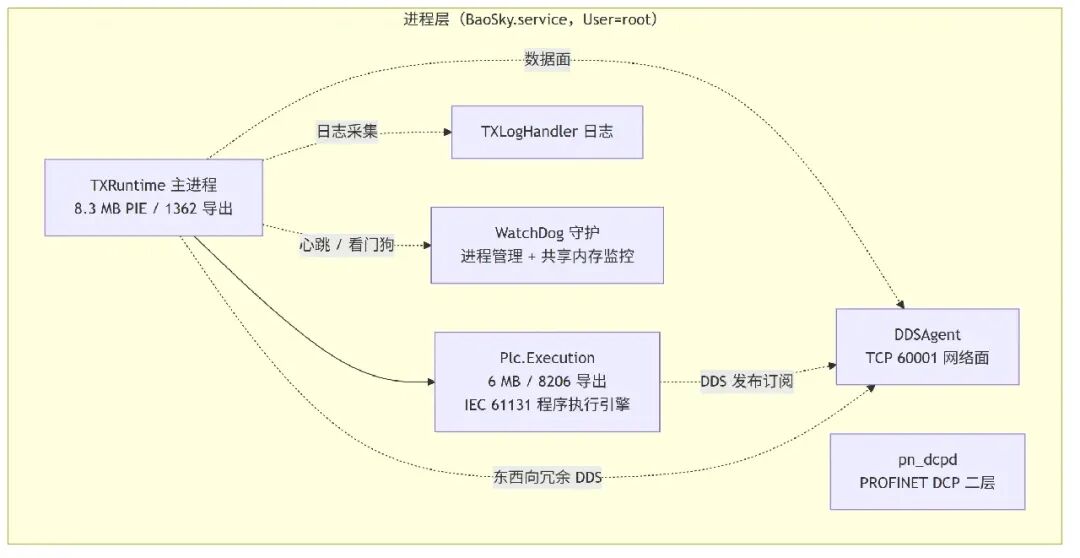

        进程模型与模块架构。整个运行时按"主进程 + 卫星进程 + 共享内存"组织：TXRuntime 是唯一的主进程，Plc.Execution（IEC 61131 程序执行引擎）、DDSAgent（数据代理）、pn_dcpd（PROFINET DCP）、TXLogHandler（日志）、WatchDog（守护）等卫星进程围绕它各司其职，进程拓扑如下图所示。卫星进程通过 DDS 数据分发服务与共享内存与主进程协作——DDSAgent 暴露的 60001 端口正是主进程数据的对外出口；WatchDog 进程组承担进程守护，任何进程异常都会被自动拉起，属于工业设备的标配可靠性设计。

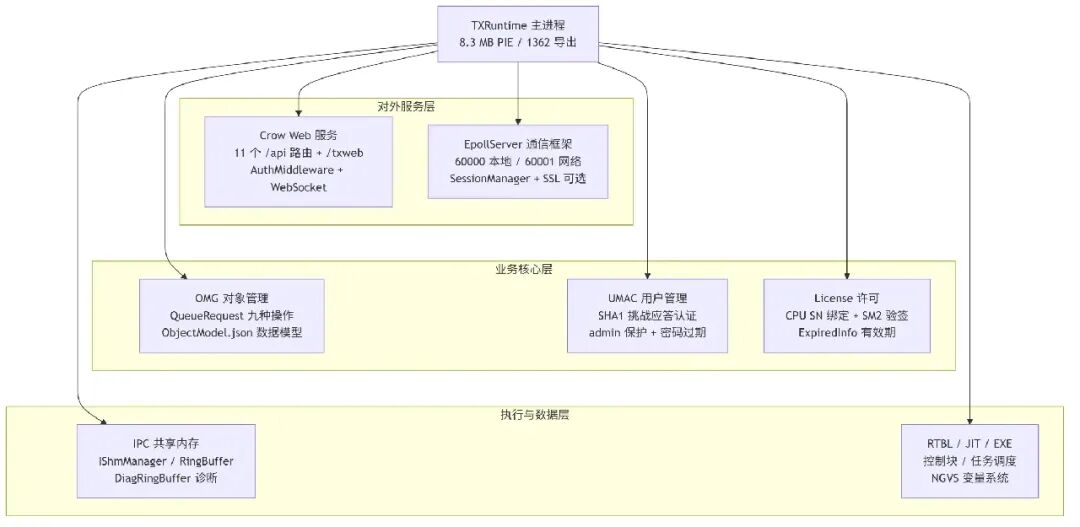

        TXRuntime 内部可拆出七个职责清晰的子系统，按"对外服务 → 业务核心 → 执行与数据"三层组织：对外服务层是所有网络入口（内嵌 Web 服务与网络通信框架），业务核心层承载对象管理、用户认证与许可校验，执行与数据层则是 PLC 控制程序的执行引擎与进程间通信底座，各模块依赖关系如下图所示：

        OMG 对象模型与消息协议。OMG 是运行时的"对象总线"：设备对外暴露的一切能力，都由一份名为ObjectModel.json的 JSON 数据字典（155 KB，版本 11）统一定义——每个网络可见对象都有唯一id与类型化属性，整份字典就是设备网络接口的说明书。对对象的操作被归纳为九种原语（创建、删除、读取、写入、订阅、遍历等），所有网络请求最终都落到这些原语上；会话层则在握手时交换用户角色与硬件身份信息，并靠心跳消息保活。安全视角上，这意味着攻击者无需逆向协议，直接读字典即可枚举出全部可操作对象；而认证相关的消息（登录、会话建立等）本身也以对象形式定义，等于为协议逆向提供了一份完整地图。

        认证与信任体系。这是本次逆向最有价值的部分——三套相互独立的认证机制并存，分别守护 Web 管理面、工业协议面与固件完整性：

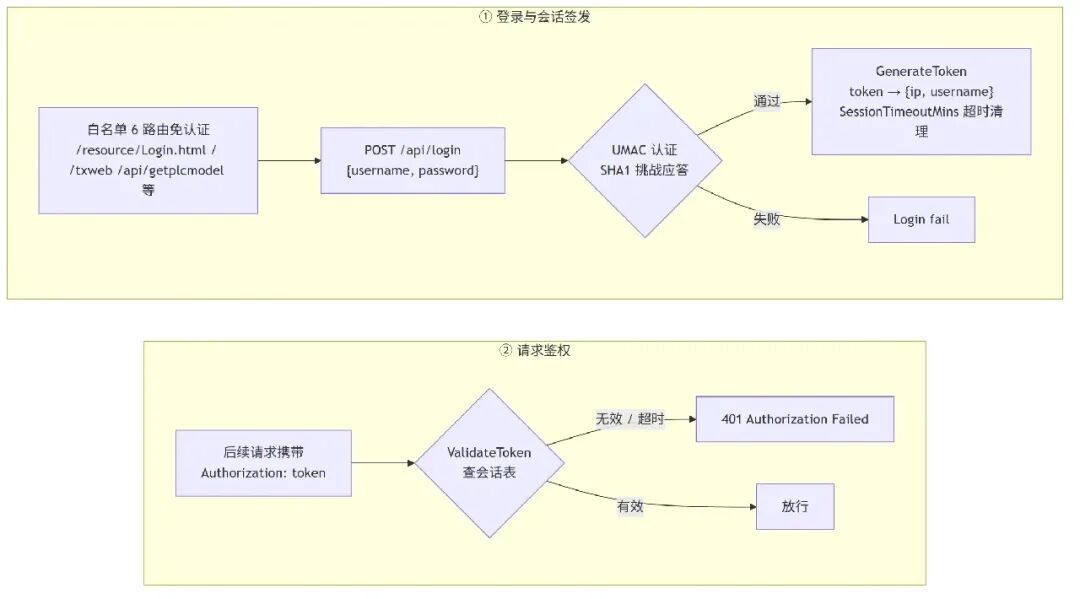

1. Web 面：token会话。内嵌Web服务共11个API路由，其中6个在免认证白名单中（含设备型号查询、升级配置查询等），其余路由必须携带登录后签发的token。登录流程为：提交用户名密码 → UMAC 认证 → 签发token（绑定客户端 IP 与用户名，按超时时间自动失效）→ 后续请求携带token鉴权，完整流程如下图所示。安全视角上，白名单路由无需任何凭证即可查询设备型号与升级配置，构成一个低危但真实的信息泄露面；token 采用服务端会话表管理而非 JWT 之类无状态方案，也意味着会话状态可被集中清理。

1. OMG 协议面（60001）：挑战应答。接入60001端口需先通过经典挑战应答：服务端下发随机challenge，客户端用口令计算应答，服务端与存储的摘要逐字节比对，通过后建立会话（认证流程如下图所示）。两个值得注意的实现细节：其一，口令以 SHA-1 无盐摘要存储（字段长度恰好 20 字节），离线撞库成本极低——一旦可写的 /data 分区被读取，口令哈希直接泄露；其二，比对循环存在提前退出（非恒定时间），理论上存在时序侧信道。账号治理方面，内置admin账号受保护不可删除、不可改密，且首次登录强制要求设置密码——这意味着出厂设备在首次配置前存在空凭据窗口期，存在被抢先接管的风险。

1. 签名与许可：CPU硬件绑定。TXRuntime本体附带ECDSA P-256签名文件，Plc.Execution内置CPU序列号验证逻辑，许可证与硬件一一绑定，且同一套代码同时支持国密SM2与ECDSA两种算法（校验链如下图所示）。这意味着即便攻击者伪造运行时代码或窃取工程文件，也无法在另一台设备上运行——这是本次逆向中少见的正面设计。但密钥管理存在两处可观测性风险：验证公钥以明文 hex 形式出现在日志中，且二进制内残留了构建服务器的源码路径（暴露了 Jenkins 工作目录结构），为供应链攻击提供了线索。

结合本节的二进制级证据，可将前文攻击面清单升级为下表：
